Depo Rafında Kat Başına Taşıma Kapasitesi Nasıl Seçilir?

Depo rafı taşıma kapasitesi, her raf katına yerleştirilecek yükün ağırlığına, rafın teknik özelliklerine ve yükün nasıl dağıtıldığına göre seçilir. Doğru seçim için yalnızca toplam ağırlığa değil, her katın ayrı taşıma kapasitesine ve raf sisteminin bütün olarak güvenli kullanım sınırlarına bakılmalıdır.

Kat Başına Taşıma Kapasitesi Nedir?

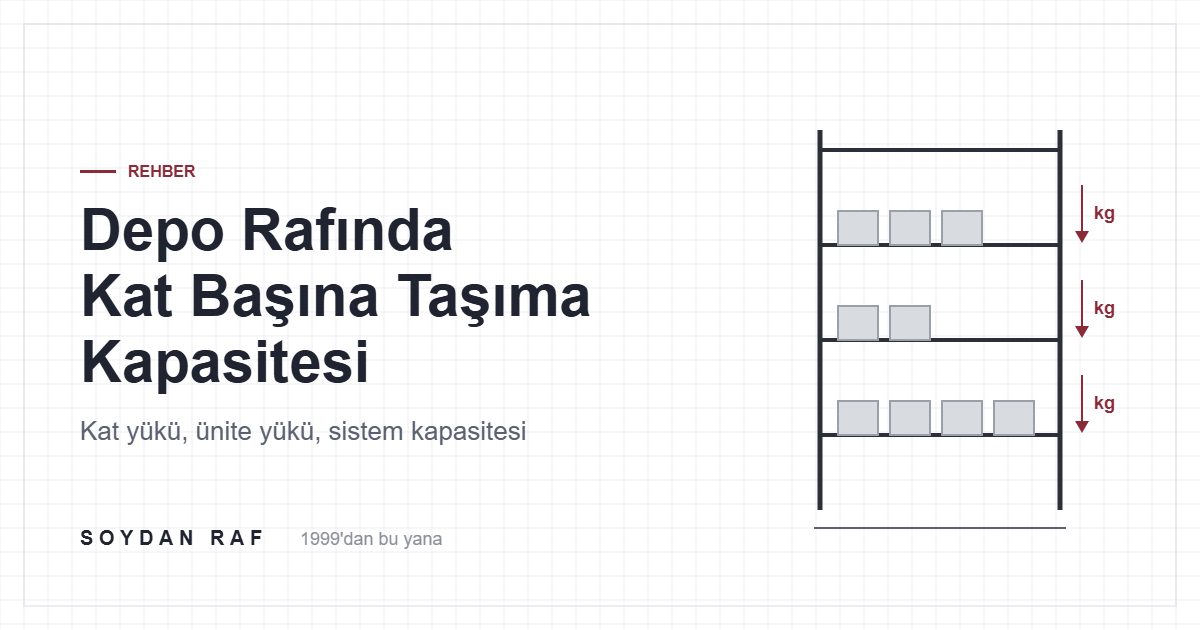

Kat başına taşıma kapasitesi, bir raf sistemindeki tek bir raf seviyesinin güvenli şekilde taşıyabileceği yük miktarıdır. Depo rafı seçerken üç farklı kavramı birbirinden ayırmak gerekir:

• Kat başı yük: Tek bir raf seviyesine yerleştirilen toplam ağırlıktır.
• Raf ünitesi toplam yükü: Aynı raf ünitesinin bütün katlarında bulunan yüklerin toplamıdır.
• Sistem taşıma kapasitesi: Rafın taşıyıcı elemanları ve bağlantılarıyla birlikte güvenli şekilde karşılayabildiği, teknik olarak doğrulanmış yük sınırıdır.

Bir raf katının belirli bir yükü taşıyabilmesi, bütün raf ünitesinin aynı yükün kat sayısıyla çarpılmış hâlini güvenle taşıyabileceği anlamına gelmez. Bu nedenle kat kapasitesi ile raf ünitesinin toplam kapasitesi ayrı ayrı değerlendirilmelidir.

Hafif, Orta ve Ağır Yükler İçin Hangi Raf Seçilmeli?

Depolanacak ürünün ağırlığı kadar boyutları, yükleme yöntemi ve kullanım sıklığı da önemlidir. Aşağıdaki karşılaştırma, ilk raf tipi seçimini kolaylaştırır.

Hafif Yükler

• Uygun olabilecek sistem: Hafif yük depo rafları.
• Kullanım alanları: Küçük kutular, ambalajlı malzemeler, hafif yedek parçalar ve elle yerleştirilen ürünler.
• Seçim kriterleri: Raf tablasının yapısı, açıklığı, bağlantıları ve kat başına teknik taşıma kapasitesi.
• Dikkat edilmesi gereken: Çok sayıda hafif ürünün aynı katta birikmesi toplam yükü artırabilir.

Orta Yükler

• Uygun olabilecek sistem: Teknik kapasitesi doğrulanmış cıvatalı veya diğer uygun depo rafı sistemleri.
• Kullanım alanları: Daha ağır kutular, ekipman parçaları ve yoğun depolanan malzemeler.
• Seçim kriterleri: Taşıyıcı direk kesiti, raf tablasının dayanımı, kat açıklığı, bağlantı yapısı ve toplam ünite yükü.
• Dikkat edilmesi gereken: Yükün raf üzerinde eşit dağılmaması, belirli noktalarda aşırı zorlanmaya neden olabilir.

Ağır ve Paletli Yükler

• Uygun olabilecek sistem: Paletli depo rafı sistemleri veya projeye göre belirlenen ağır yük rafları.
• Kullanım alanları: Paletli ürünler, ağır malzemeler ve forkliftle yapılan yükleme işlemleri.
• Seçim kriterleri: Palet ağırlığı, kiriş özellikleri, dikme kapasitesi, ankraj, zemin uygunluğu ve mühendislik hesapları.
• Dikkat edilmesi gereken: Paletli raflarda sistem kapasitesi, yükleme düzeni ve zemin koşulları birlikte değerlendirilmelidir.

Önemli: Hafif, orta ve ağır sınıflandırması burada kullanım amacını açıklamak içindir; belirli bir kilogram sınırı ifade etmez. Kesin kapasite, seçilecek ürünün teknik bilgileriyle doğrulanmalıdır. Paletli sistemlerde hesabın nasıl yapıldığını Paletli Raf Taşıma Kapasitesi Nasıl Hesaplanır? yazımızda ayrıca anlattık.

Depo Rafının Taşıma Kapasitesini Etkileyen Faktörler

1. Raf Tablasının Kalınlığı ve Yapısı

Raf tablasının malzemesi, kalınlığı, destek yapısı ve açıklığı taşıma performansını etkiler. Ancak yalnızca tabla kalınlığına bakılarak güvenli taşıma kapasitesi belirlenemez.

2. Ayak ve Direk Kesiti

Rafın dikey taşıyıcı elemanlarının kesiti, malzeme özellikleri ve bağlantı biçimi sistemin dayanımında önemli rol oynar. Aynı dış ölçülere sahip iki raf sisteminin taşıma kapasitesi farklı olabilir.

3. Raf Kat Sayısı

Raf kat sayısı arttıkça raf ünitesine etki eden toplam yük değişir. Her katın ayrı kapasitesinin yanı sıra ünitenin toplam kapasitesi de kontrol edilmelidir.

4. Yükün Eşit Dağıtılması

Rafın teknik kapasitesi belirli bir yükleme düzeni için verilmiş olabilir. Yükün tek noktada toplanması, eşit dağıtılmış yüke göre farklı zorlanmalar oluşturabilir. Bu nedenle ürünler, raf sisteminin izin verdiği yükleme biçimine uygun yerleştirilmelidir.

5. Rafın Genişliği ve Derinliği

Raf ölçüleri taşıma kapasitesini etkileyebilir. Özellikle geniş açıklıklarda, raf tablası veya taşıyıcı kirişlerin özellikleri önem kazanır.

6. Zemin, Sabitleme ve Statik Hesap

Ağır yük ve paletli raf uygulamalarında zemin uygunluğu, ankraj, yükleme düzeni ve gerekli mühendislik hesapları dikkate alınmalıdır. Gerekli durumlarda statik hesap ve proje değerlendirmesi yapılmadan kapasite varsayımıyla seçim yapılmamalıdır. Sabitleme konusunu Raf Montajında Güvenlik yazımızda bulabilirsiniz.

Cıvatalı Raf Kaç Kilo Taşır?

Cıvatalı rafların tamamı için geçerli tek bir taşıma kapasitesi yoktur. Kapasite; raf ölçülerine, kullanılan malzemeye, tabla yapısına, bağlantılara ve yükleme biçimine göre değişir.

Bu nedenle belirli bir cıvatalı rafın kaç kilogram taşıdığını öğrenmek için ürün sayfasındaki teknik bilgileri inceleyin. Kapasite bilgisi belirtilmemişse teklif aşamasında teyit edilmesini isteyin. Teknik kapasitesi doğrulanmamış bir raf sistemine tahmini yük sınırı verilmemelidir.

Raf Seçiminden Önce Hangi Bilgiler Hazırlanmalı?

Doğru depo rafını belirlemek için aşağıdaki bilgiler gereklidir:

• Depolanacak ürünlerin ağırlıkları
• Her kata yerleştirilecek ürünlerin toplam ağırlığı
• Ürünlerin genişlik, derinlik ve yükseklik ölçüleri
• İstenen raf kat sayısı
• Kullanılabilir depo alanının ölçüleri
• Elle, transpaletle veya forkliftle yükleme ihtiyacı
• Rafların sabit veya farklı yerleşimlere uyarlanabilir olması gereksinimi

Bu bilgiler, uygun raf sisteminin değerlendirilmesini kolaylaştırır.

Soydan Raf ile Depo Rafı Planlaması

Soydan Raf, 1999'dan bu yana mağaza ve depo raf sistemleri alanında çözümler sunmaktadır. İhtiyaca göre keşif, proje, gerekli statik hesapların koordinasyonu, tedarik ve montaj yönetimi tek elden sunulur. Raf sisteminin seçimi sırasında depolama alanı, ürün özellikleri, kullanım biçimi ve güvenli yükleme gereksinimleri birlikte değerlendirilir.

İlgili Depo Rafı Sistemleri

• Depo Raf Sistemleri: farklı depolama ihtiyaçlarına yönelik raf çözümleri.
• Hafif Depo Raf Sistemleri: elle yerleştirilen ürünler ve hafif yükler için.
• Galvaniz Raf Sistemleri: galvaniz yüzeyli raf seçenekleri.
• Paletli Raf Sistemleri: paletli depolama için raf sistemleri.

Sık Sorulan Sorular

Depo rafı taşıma kapasitesi nasıl hesaplanır?

Rafın güvenli taşıma kapasitesi; malzeme özellikleri, taşıyıcı kesitleri, raf ölçüleri, bağlantılar ve yükleme düzeni dikkate alınarak belirlenir. Kesin kapasite için ürünün teknik verileri ve gerekli mühendislik hesapları esas alınmalıdır.

Cıvatalı raf kaç kilo taşır?

Bütün cıvatalı raflar için geçerli tek bir kilogram değeri bulunmaz. Taşıma kapasitesi ürünün teknik özelliklerine göre değişir. Kesin bilgi ürün sayfasından kontrol edilmeli veya teklif aşamasında teyit edilmelidir.

Raf katlarının taşıma kapasitesi aynı mıdır?

Her zaman aynı olmayabilir. Raf seviyelerinin ölçüleri, destek yapıları ve sistemin yükleme koşulları farklılık gösterebilir. Her kat için geçerli teknik kapasite dikkate alınmalıdır.

Rafın toplam kapasitesi kat kapasitesiyle aynı mıdır?

Hayır. Kat kapasitesi tek bir raf seviyesine, toplam kapasite ise raf ünitesinin bütününe ilişkin sınırdır. Kat kapasitelerinin toplamı, otomatik olarak güvenli ünite kapasitesini vermez.

Ağır yük raflarında statik hesap gerekli midir?

Ağır ve paletli raf uygulamalarında mühendislik değerlendirmesi önemlidir. Gerekli statik hesaplar; raf sistemi, yükleme düzeni, sabitleme ve zemin koşullarına göre belirlenmelidir.
